RS2H50-30BM-X2701日本SMC重载型止动气缸

RS2H50-30BM-X2701日本SMC重载型止动气缸

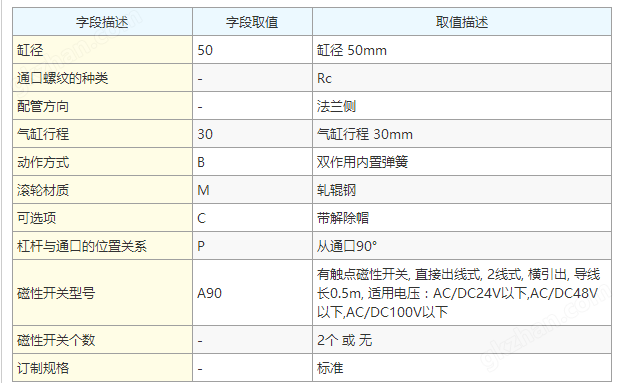

描述
:zui大减轻22%(和RS1H系列相比)
●缸筒:zui大缩短9 mm (RS2H63-30行程)
●可平稳地停止托架
●带液压缓冲器的止动气缸

RS2H50-30BM-X2701日本SMC重载型止动气缸

安装使用说明
气缸安装孔间距、安装面到
摆轮的高度保持不变，从
而确保和RS1H系列的互换
性。
磁性开关安装槽为圆形
槽，可以直接安装小型
磁性开关。
防止托盘反弹的锁紧机构:对于轻载的托盘，防止由液压缓冲器的弹簧反弹力造成的反向移动。
杠杆转到直立状态(吸收能量)
时，检测开关ON，通知托盘已
经到达停止位置(关于杠杆检测
开关的详细情况，请参照2页)将杠杆设置为允许托盘通
过的状态，使部分托盘通
过。将磁性开关附带的内六角螺栓(M2.5×9.5L)旋转1~2
圈，暂时连接固定磁性开关和安装件。
w将暂时连接固定的磁性开关安装件插入气缸的沟槽
内，调整磁性开关在气缸上的位置。
e确认磁性开关的检测位置后，拧紧内六角螺栓
(M2.5×6L和M2.5×9.5L)zui终固定磁性开关。※
r需要改变检测位置时，返回二步。
※内六角螺栓(M2.5×6L)用于固定连接磁性开关安装件和
缸筒。这样，当只更换磁性开关时，就不必调整磁性
开关的位置了。
注1) 为了保护磁性开关，请将磁性开关*安装在沟槽内。
注2) 拧紧内六角螺栓(M2.5×6L和M2.5×9.5L)时，请使用
0.2~0.3N•m的力矩。
注3) 均等地拧紧内六角螺栓。

产品实拍图
